一枚のCTで考える

前立腺癌を考える。前立腺の高さでのCTとIMRT治療計画はこんな感じ。
恥骨、両側大腿骨、直腸がある。骨は線量減衰効果が大きめで、直腸は放射線に弱めで特に当たる線量を落としたい。
カージオイドと楕円を組み合わせてそれっぽい断面を作る。

Vs <- c(4/3, 3/2, 19/12, 5/3, 11/6, 0) * pi #胸部誘導の置く角度
ra <- 4 #胸部誘導を置く遠さ。あまり関係ない。
Vs_xy <- cbind(ra*cos(Vs), ra*sin(Vs)) #胸部誘導の座標
theta <- seq(0, 2, length=1000) * pi #心ベクトルの回転
a0 <- 0.6 #心ベクトルの長さ
#心ベクトルの座標
#カージオイドを採用する。
x0 <- a0*(1+cos(theta))*cos(theta)
y0 <- -a0*(1+cos(theta))*sin(theta)

xyCT <- array(0, c(length(theta), 2, 6))
dimnames(xyCT) <- list(NULL, NULL, c("prostate", "rectum", "pubic", "right", "left", "body"))
#前立腺
xyCT[, , 1] <- t(rbind(cos(theta), sin(theta))*a0*c(1, -1)) * (1+cos(theta))

#直腸
rr <- c(0.45, 0.4) #円の半径
xyr0 <- c(-0.65, 0) #円の中心座標
xyCT[, , 2] <- t(rbind(cos(theta), sin(theta)) * rr + xyr0)

#恥骨
rpb <- c(0.1, 0.5) #円の半径
xypb0 <- c(1.5, 0) #円の中心座標
xyCT[, , 3] <- t(rbind(cos(theta), sin(theta)) * rpb + xypb0)

#大腿骨
rfrl <- c(0.7, 0.7) #円の半径
xyfr0 <- c(0.3, 2.3) #円の中心座標
xyfl0 <- xyfr0*c(1, -1)
xyCT[, , 4] <- t(rbind(cos(theta), sin(theta)) * rfrl + xyfr0)
xyCT[, , 5] <- t(rbind(cos(theta), sin(theta)) * rfrl + xyfl0)


#体
rbd <- c(2, 4) #円の半径
xybd0 <- c(0.2, 0) #円の中心座標
xyCT[, , 6] <- t(rbind(cos(theta), sin(theta)) * rbd + xybd0)

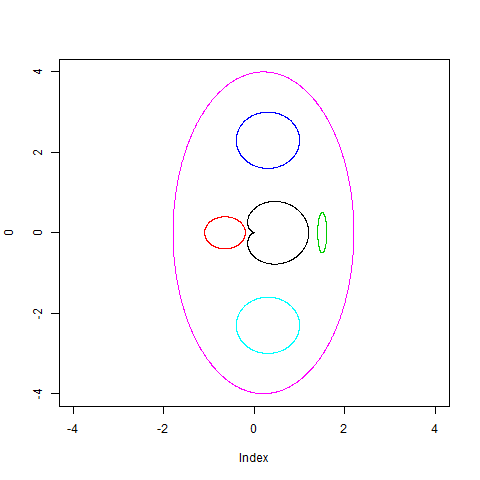

xylim <- range(xyCT)
plot(0, type="n", xlim=xylim, ylim=xylim)
for(i in seq(dim(xyCT)[3])){points(xyCT[, , i], type="l", col=i)
}

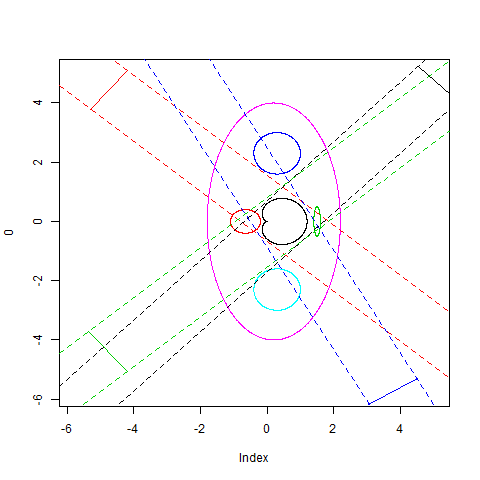

照射門を置く。

beam <- array(NA, c(length(raddig), 2, 3))
dimnames(beam) <- list(NULL, c("intercept", "coef"), c("centor", "right", "left"))
for(i in seq(raddig)){
	xb <- c(xyg[1], xyrad[i, 1])
	yb <- c(xyg[2], xyrad[i, 2])
	coef0 <- diff(yb) / diff(xb)
	beam[i, "coef", ] <- coef0
	beam[i, "intercept", 1] <- sum(xyrad[i, ] * c(-coef0, 1))
	for(j in seq(2)){
		beam[i, "intercept", j+1] <- sum(xyradwd[i, , j] * c(-coef0, 1))
	}
}

plot(0, type="n", xlim=xylim, ylim=xylim)
for(i in seq(dim(xyCT)[3])){points(xyCT[, , i], type="l", col=i)}
for(i in seq(nrow(xyrad))){segments(xyradwd[i, 1, 1], xyradwd[i, 2, 1], xyradwd[i, 1, 2], xyradwd[i, 2, 2], col=i)}
for(i in seq(raddig)){
	for(j in seq(2)){
		abline(beam[i, , j+1], lty=2, col=i)
}}

　
とやったはいいけどもう心がくじけそうです(挫けた)。
