セミナーで時系列を学んだのだが、初音ミクの投稿数に適応してみる。
Kalman filterで過去から現在までたどって、平滑化で現在から過去へ遡ることでパラメータを最適化していく。
これを使うと欠損値補完もできる。
そして前回はやらなかった、今後の投稿数予測もやる。
時系列データにはTrend(上昇気味か減少気味か), Seasonal(所定の周期における規則的変動), Cycle(任意の周期における規則的変動), Residuals(誤差)から構成されるもんだと考える。これらをそれぞれ推定して、組み合わせたら元の時系列データだと考える。

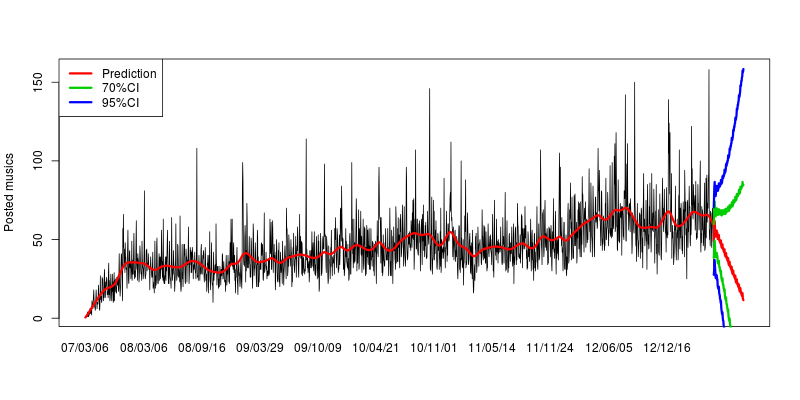

予測をしたら95%CIだとものすごいばらつく。こんなもんなのか…Trendとしては増加気味なのに予測投稿数がオワコン化しているのでこれは次数選択がミスっているのではないかという指摘を受けた。
2000くらいの観測点で6時間くらい計算に時間がかかってるのでどこか最適化したい。
y <- time.series.data #解析したい時系列データ。name()に日付が入っているとよい。 up <- var(y) #分散のオーダー N <- length(y) range(y) #オプションの設定 limy <- 1000 #計測値の上限(range(y)を見て設定) MJ <- 6 #Cycle成分:次数の最大値 p <- 12 #Seasonal成分:季節変動の周期(月次データなので12) k <- 2 #Trend成分:次数(1次関数のトレンドを想定) MM <- 5 #Cycle成分:係数推定のための反復計算の回数 ####Preparation for maximizing likelihood and optimization(Defining functions)##### #Cycle成分:PARCORからAR係数を計算する関数(係数決定のためのアルゴリズム) #詳しくは「ベイズ統計データ解析」p.148-149を参照のこと ARCOEF <- function(par,q) { aa <- numeric(50) al <- numeric(q) if (q == 1) { al <- par } else { for (II in 1:q) { al[II] <- par[II] aa[II] <- par[II] if (II > 1) { for (J in 1:(II-1)) { al[J] <- aa[J] - par[II]*aa[II-J] } if (II < q) { for (J in 1:(II-1)) { aa[J] <- al[J] } } } } } return(al) } #全体:状態空間モデルの行列設定のための関数(資料に掲載した数式に対応) FGHset2 <- function(al,k,p,q) { m <- k + p + q - 1 if (q > 0) {G <- matrix(0,m,3)} else {G <- matrix(0,m,2)} F <- matrix(0,m,m) H <- matrix(0,1,m) G[1,1] <- 1 H[1,1] <- 1 if (k == 1) {F[1,1] <- 1} if (k == 2) {F[1,1] <- 2;F[1,2] <- -1;F[2,1] <- 1} if (k == 3) {F[1,1] <- 3;F[1,2] <- -3;F[1,3] <- 1;F[2,1] <- 1;F[3,2] <- 1} LS <- k NS <- 2 G[LS+1,NS] <- 1 H[1,LS+1] <- 1 for (i in 1:(p-1)) {F[LS+1,LS+i] <- -1} for (i in 1:(p-2)) {F[LS+i+1,LS+i] <- 1} LS <- LS + p - 1 if (q > 0) { NS <- NS + 1 G[LS+1,NS] <- 1 H[1,LS+1] <-1 for (i in 1:q) {F[LS+1,LS+i] <- al[i]} if (q > 1) { for (i in 1:(q-1)){F[LS+i+1,LS+i] <- 1} } } return(list(m=m,MatF=F,MatG=G,MatH=H)) } #状態空間モデルにおける行列Qの設定(資料に掲載した数式に対応) Qset <- function(TAU12,TAU22,TAU32,k,p,q) { NS <- 0 if (k > 0) {NS <- NS + 1} if (p > 0) {NS <- NS + 1} if (q > 0) {NS <- NS + 1} Q <- diag(NS) NS <- 0 if (k > 0) {NS <- NS + 1; Q[NS,NS] <- TAU12} if (p > 0) {NS <- NS + 1; Q[NS,NS] <- TAU22} if (q > 0) {NS <- NS + 1; Q[NS,NS] <- TAU32} return(Q) } #カルマンフィルタの関数(資料に掲載した数式に対応) #"%*%"は行列の積を表す記号 KF <- function(y,XFO,VFO,F,H,G,Q,R,limy,ISW,OSW,m,N) { if(OSW == 1) { XPS <- matrix(0,m,N) #平均xn|n-1を格納する行列 XFS <- matrix(0,m,N) #平均xn|nを格納する行列 VPS <- array(dim=c(m,m,N)) #分散共分散行列vn|n-1を格納する配列 VFS <- array(dim=c(m,m,N)) #分散共分散行列vn|nを格納する配列 } XF <- XFO #x0|0 VF <- VFO #v0|0 NSUM <- 0 #フィルタの実行回数カウンター SIG2 <- 0 #分散係数の最尤推定値(の初期値) LDET <- 0 #最大対数尤度の第2項(の初期値) for(n in 1:N) { #1期先予測 XP <- F %*% XF #xn-1|n-1からxn|n-1を求める VP <- F %*% VF %*% t(F) + G %*% Q %*% t(G) #Vn-1|n-1からVn|n-1を求める #フィルタ if(y[n] < limy) { #y[i]が上限値(limy)を超えていない場合 NSUM <- NSUM + 1 #フィルタの実行回数のカウント B <- H %*% VP %*% t(H) + R #ynの分散共分散行列 B1 <- solve(B) #Bの逆行列を求める K <- VP %*% t(H) %*% B1 #Kはカルマンゲイン e <- y[n] - H %*% XP #ynの予測誤差 XF <- XP + K %*% e #xn|n-1とynの予測誤差からxn|nを求める VF <- VP - K %*% H %*% VP #Vn|n-1からVn|nを求める SIG2 <- SIG2 + t(e) %*% B1 %*% e #SIG2の最尤推定値 LDET <- LDET + log(det(B)) #最大対数尤度の第2項の計算 } else { #y[i]が上限値(limy)を超えている場合 XF <- XP #xn|n=xn|n-1とする VF <- VP #vn|n=vn|n-1とする } if (OSW == 1) { #OSW==1:状態フィルタ分布を計算する場合 XPS[,n] <- XP #xn|n-1を格納 XFS[,n] <- XF #xn|nを格納 VPS[,,n] <- VP #vn|n-1を格納 VFS[,,n] <- VF #vn|nを格納 } } SIG2 <- SIG2/NSUM if (ISW == 0) { FF <- -0.5 * (NSUM * (log(2*pi*SIG2)+1)+LDET) #SIG2を未知パラメータとして最尤推定する場合の最大対数尤度 } else { FF <- -0.5 * (NSUM * (log(2*pi)+SIG2)+LDET) #SIG2を所与の値とした場合の最大対数尤度 } if (OSW == 0) { #OSW==0:最大対数尤度を計算する場合 return(list(LLF=FF,Ovar=SIG2)) } if (OSW == 1) { #OSW==1:状態フィルタ分布を計算する場合 return(list(XPS=XPS,XFS=XFS,VPS=VPS,VFS=VFS,Ovar=SIG2)) } } #平滑化の関数(資料に掲載した数式に対応) SMO <- function(XPS,XFS,VPS,VFS,F,GSIG2,k,p,q,m,N) { XSS <- matrix(0,m,N) #平滑化の結果のうち,Xn|Nを格納する入れ物 VSS <- array(dim=c(m,m,N)) #平滑化の結果のうち,Vn|Nを格納する入れ物 XS1 <- XFS[,N] #xN|NをXS1に代入 VS1 <- VFS[,,N] #VN|NをVS1に代入 XSS[,N] <- XS1 VSS[,,N] <- VS1 for (n1 in 1:(N-1)) { n <- N - n1 #N-n XP <- XPS[,n+1] #XN-n+1|N XF <- XFS[,n] #XN-n|N VP <- VPS[,,n+1] #VN-n+1|N VF <- VFS[,,n] #VN-n|N VPI <- solve(VP) #VN-n+1|Nの逆行列 A <- VF %*% t(F) %*% VPI #AN = Vn|n * F^t_n+1 * F^-1n+1|nに対応 XS2 <- XF + A %*% (XS1 - XP) #Xn|N = xn|n + An (xn+1|N - xn+1|n)に対応 VS2 <- VF + A %*% (VS1 - VP) %*% t(A) #Vn|N = Vn|n + An (Vn+1|N - Vn+1|n)*A^t_nに対応 XS1 <- XS2 #次の回に備えてXS1を作っておく VS1 <- VS2 #次の回に備えてVS1を作っておく XSS[,n] <- XS1 #Xn|Nを格納 VSS[,,n] <- VS1 #Vn|Nを格納 } t <- numeric(N) #tnの係数の平均値の収束値を格納するスペース s <- numeric(N) #snの係数の平均値の収束値を格納するスペース r <- numeric(N) #rnの係数の平均値の習得値を格納するスペース tv <- numeric(N) #tnの係数の分散の収束値を格納するスペース sv <- numeric(N) #snの係数の分散の収束値を格納するスペース rv <- numeric(N) #rnの係数の分散の収束値を格納するスペース if (q == 0) { for (n in 1:N) { t[n] <- XSS[1,n] s[n] <- XSS[k+1,n] tv[n] <- GSIG2 * VSS[1,1,n] sv[n] <- GSIG2 * VSS[k+1,k+1,n] } } else { for (n in 1:N) { t[n] <- XSS[1,n] s[n] <- XSS[k+1,n] r[n] <- XSS[k+p,n] tv[n] <- GSIG2 * VSS[1,1,n] sv[n] <- GSIG2 * VSS[k+1,k+1,n] rv[n] <- GSIG2 * VSS[k+p,k+p,n] } } return(list(trd=t,sea=s,arc=r,trv=tv,sev=sv,arv=rv)) } #カルマンフィルタおよび平滑化の関連計算 TSRest <- function(y,TAU12,TAU22,TAU32,al,OSW,limy,k,p,q,N) { MAT <- FGHset2(al,k,p,q) m <- MAT$m F <- MAT$MatF G <- MAT$MatG H <- MAT$MatH ISW <- 0 Q <- Qset(TAU12,TAU22,TAU32,k,p,q) R <- diag(1) XFO <- numeric(m) VFO <- 100*diag(m) for (i in 1:k) {XFO[i] <- y[1]} if (q > 0) { for (i in 1:q) { VFO[k+p+i-1,k+p+i-1] <- 10 } } LLF <- KF(y,XFO,VFO,F,H,G,Q,R,limy,ISW,OSW,m,N) if (OSW == 1) { XPS <- LLF$XPS XFS <- LLF$XFS VPS <- LLF$VPS VFS <- LLF$VFS SIG2 <- LLF$Ovar LL - LLF$LLF XVS <- SMO(XPS,XFS,VPS,VFS,F,SIG2,k,p,q,m,N) xt <- XVS$trd xs <- XVS$sea xr <- XVS$arc return(list(LLF=LL,xt=xt,xs=xs,xr=xr,SIG2=SIG2,F=F,G=G,H=H,Q=Q,R=R, XPS=XPS,XFS=XFS,VPS=VPS,VFS=VFS)) } else { LL <- LLF$LLF SIG2 <- LLF$Ovar } return(list(LLF=LL,SIG2=SIG2)) } #Trend成分:TAU1^2(分散)の尤度関数を最大化する関数 #計算を容易にするため対数をとっています LogLI1 <- function(theta,y,limy,k,p,N) { TAU12 <- theta #TAU2^2に関する最適化 #オーダーを踏まえて、upperを指定 LLF <- optimize(LogLI2,lower=1e-2,upper=up,maximum=TRUE,y=y, TAU12=TAU12,limy=limy,k=k,p=p,N=N) LL <- LLF$objective return(LL) } #Seasonal成分:TAU2^2(分散)の尤度関数を最大化する関数 #上記でTAU1^2が決定した後にこの関数を用います LogLI2 <- function(theta,y,TAU12,limy,k,p,N) { TAU22 <- theta LLF <- TSRest(y,TAU12,TAU22,0,0,0,limy,k,p,0,N) LL <- LLF$LLF return(LL) } #Cycle成分:TAU3^2(分散)の尤度関数を最大化する関数 #詳しくは「ベイズ統計データ解析」p.148-149を参照のこと #上記でTAU1^2,TAU^2が決定した後にこの関数を用います LogL1 <- function(theta,y,TAU12,TAU22,Spar,limy,k,p,q,N) { TAU32 <- theta #PARCOR(偏自己相関係数)に関する最適化 if (q == 1) { LLF <- optimize(LogL2,lower=-0.95,upper=0.95,maximum=TRUE,y=y, TAU12=TAU12,TAU22=TAU22,TAU32=TAU32,limy=limy,k=k,p=p,N=N) } else { LLF <- optimize(LogL3,lower=-0.95,upper=0.95,maximum=TRUE,y=y, TAU12=TAU12,TAU22=TAU22,TAU32=TAU32,Spar=Spar,limy=limy, k=k,p=p,q=q,N=N) } LL <- LLF$objective return(LL) } #Cycle成分:ARモデルの係数αを決定するためのアルゴリズム #上記でTAU1^2,TAU2^2,TAU3^2が決定した後にこの関数を用います #アルゴリズムの詳細は「ベイズ統計解析」p.148-149を参照のこと LogL2 <- function(theta,y,TAU12,TAU22,TAU32,limy,k,p,N) { al <- numeric(1) al[1] <- theta LLF <- TSRest(y,TAU12,TAU22,TAU32,al,0,limy,k,p,1,N) LL <- LLF$LLF return(LL) } #Cycle成分:ARモデルの係数αを決定するためのアルゴリズム #アルゴリズムの詳細は「ベイズ統計解析」p.148-149を参照のこと #(q > 1)次以上のPARCORの対数尤度 #(q-1)次までのPARCOR,TAU1^2,TAU2^2,TAU3^2は所与 LogL3 <- function(theta,y,TAU12,TAU22,TAU32,Spar,limy,k,p,q,N) { par <- numeric(q) par[1:(q-1)] <- Spar[1:(q-1)] par[q] <- theta al <- ARCOEF(par,q) LLF <- TSRest(y,TAU12,TAU22,TAU32,al,0,limy,k,p,q,N) LL <- LLF$LLF return(LL) } #Cycle成分:ARモデルの係数αを決定するためのアルゴリズム #アルゴリズムの詳細は「ベイズ統計解析」p.148-149を参照のこと #TAU1^2の対数尤度(al,TAU3^2は所与) LogL4 <- function(theta,y,TAU32,al,limy,k,p,q,N) { TAU12 <- theta #オーダーを踏まえて、upperを指定 LLF <- optimize(LogL5,lower=1e-2,upper=up,maximum=TRUE,y=y, TAU12=TAU12,TAU32=TAU32,al=al,limy=limy,k=k,p=p,q=q,N=N) LL <- LLF$objective return(LL) } #Cycle成分:ARモデルの係数αを決定するためのアルゴリズム #アルゴリズムの詳細は「ベイズ統計解析」p.148-149を参照のこと #TAU2^2の対数尤度(TAU1^2,TAU3^2は所与) LogL5 <- function(theta,y,TAU12,TAU32,al,limy,k,p,q,N) { TAU22 <- theta LLF <- TSRest(y,TAU12,TAU22,TAU32,al,0,limy,k,p,q,N) LL <- LLF$LLF return(LL) } ####Executing algorithm maximizing likelihood and optimization##### #Trend成分:TAU1^2の最尤推定 #オーダーを踏まえて、upperを指定 LLF1 <- optimize(LogLI1,lower=1e-2,upper=up,maximum=TRUE,y=y,limy=limy,k=k,p=p,N=N) ITAU12 <- LLF1$maximum #Sesonal成分:TAU2^2の最尤推定 #オーダーを踏まえて、upperを指定 LLF2 <- optimize(LogLI2,lower=1e-2,upper=up,maximum=TRUE,y=y,TAU12=ITAU12,limy=limy,k=k,p=p,N=N) ITAU22 <- LLF2$maximum STAU12 <- numeric(MJ) #トレンド成分モデルの誤差分散の保存スペース STAU22 <- numeric(MJ) #季節成分モデルの誤差分散の保存スペース STAU32 <- numeric(MJ) #AR成分モデルの誤差分散の保存スペース SSIG2 <- numeric(MJ) #観測ノイズの分散の保存スペース SLL <- numeric(MJ) #最大対数尤度の保存スペース SAIC <- numeric(MJ) #AICの保存スペース Sal <- matrix(0,MJ,MJ) #AR成分モデルの係数の保存スペース(各行毎) Spar <- numeric(MJ) #PARCORの保存スペース MAIC <- 1e10 #Cycle成分:ARモデルの次数選択,係数αの最尤推定 for (J in 1:MJ) { q <- J PAR <- numeric(q) for (II in 1:MM) { if ((q == 1)&&(II == 1)) {TAU12 <- ITAU12; TAU22 <- ITAU22} #TAU3^2の最尤推定 #オーダーを踏まえて、upperを指定 LLF3 <- optimize(LogL1,lower=1e-4,upper=up,maximum=TRUE,y=y, TAU12=TAU12,TAU22=TAU22,Spar=Spar,limy=limy, k=k,p=p,q=q,N=N) TAU32 <- LLF3$maximum #PARCORに関する最適化(係数αの最尤推定) if (q == 1) { LLF4 <- optimize(LogL2,lower=-0.95,upper=0.95,maximum=TRUE,y=y, TAU12=TAU12,TAU22=TAU22,TAU32=TAU32,limy=limy, k=k,p=p,N=N) par <- LLF4$maximum PAR[1] <- par al <- numeric(1) al[1] <- par } else { LLF4 <- optimize(LogL3,lower=-0.95,upper=0.95,maximum=TRUE,y=y, TAU12=TAU12,TAU22=TAU22,TAU32=TAU32,Spar=Spar, limy=limy,k=k,p=p,q=q,N=N) par <- LLF4$maximum PAR[1:(q-1)] <- Spar[1:(q-1)] PAR[q] <- par al <- ARCOEF(PAR,q) } #TAU1^2に関する最適化 #オーダーを踏まえて、upperを指定 LLF5 <- optimize(LogL4,lower=1e-2,upper=up,maximum=TRUE,y=y, TAU32=TAU32,al=al,limy=limy,k=k,p=p,q=q,N=N) TAU12 <- LLF5$maximum #TAU2^2に関する最適化 #オーダーを踏まえて、upperを指定 LLF6 <- optimize(LogL5,lower=1e-2,upper=up,maximum=TRUE,y=y, TAU12=TAU12,TAU32=TAU32,al=al,limy=limy,k=k,p=p,q=q,N=N) TAU22 <- LLF6$maximum print(paste("J =",J,",II =",II,"done")) } LLF7 <- TSRest(y,TAU12,TAU22,TAU32,al,0,limy,k,p,q,N) LL <- LLF7$LLF SIG2 <- LLF7$SIG2 AIC <- -2*LL + 2*(q+4) if (AIC < MAIC) { MAIC <- AIC #AICの最小値を更新 Mq <- q #最小のAICを与える次数qを更新 } Sal[q,1:q] <- al Spar[q] <- PAR[q] STAU12[q] <- TAU12 STAU22[q] <- TAU22 STAU32[q] <- TAU32 SSIG2[q] <- SIG2 SLL[q] <- LL SAIC[q] <- AIC print(paste("J =",J,"done")) } #JはCycle成分の次数,IIはTAU最尤推定に関するアルゴリズムの実行回数 TAU12 <- STAU12[Mq] #Trend成分:最小のAICを与えるTAU1^2 TAU22 <- STAU22[Mq] #Seasonal成分:最小のAICを与えるTAU2^2 TAU32 <- STAU32[Mq] #Cycle成分:最小のAICを与えるTAU3^2 al <- Sal[Mq,1:Mq] #Cycle成分:最小のAICを与えるARモデルの係数 LLF8 <- TSRest(y,TAU12,TAU22,TAU32,al,1,limy,k,p,Mq,N) xt <- LLF8$xt #Trend成分 xs <- LLF8$xs #Seasonal成分 xr <- LLF8$xr #Cycle成分 w <- y - xt - xs - xr #観測ノイズ(residuals) yad <- y - xs #季節調整済み系列 #モデル推定の結果表示 print(SLL) #モデル全体:最大対数尤度(左から順にCycle成分の次数が1,2,…,6の場合) print(SAIC) #モデル全体:AIC(左から順にCycle成分の次数が1,2,…,6の場合) print(STAU12) #Trend成分:ノイズ項の分散(左から順にCycle成分の次数が1,2,…,6の場合) print(STAU22) #Sesonal成分:ノイズ項の分散(左から順にCycle成分の次数が1,2,…,6の場合) print(STAU32) #Cycle成分:ノイズ項の分散(左から順にCycle成分の次数が1,2,…,6の場合) print(SSIG2) #Residual成分:分散(左から順にCycle成分の次数が1,2,…,6の場合) print(Sal) #Cycle成分:係数(1行目から順にCycle成分の次数が1,2,…,6の場合) print(Spar) #Cycle成分:係数推定のために用いた偏自己相関係数(左から順にCycle成分の次数が1,2,…,6の場合) print(Mq) #Cycle成分の次数の最終結果(AICが最も小さい次数が選択される) #トレンドと時系列データの折れ線グラフの作成 t <- c(1:N) par(mfrow=c(4,1), mar=c(2, 4, 0.5, 2)) plot(y, type="l", xlab="", ylab="Posted musics with trend", xaxt="n") lines(t, xt, col=3, lwd=3) axis(1, at=t, labels=names(y), tick=FALSE) plot(t, xs, type="l", xlab="", ylab="Seasonal", xaxt="n", lwd=1) axis(1, at=t, labels=names(y), tick=FALSE) plot(t, xr, type="l", xlab="", ylab="Cycle", xaxt="n", lwd=1) axis(1, at=t, labels=names(y), tick=FALSE) plot(t, w, type="l", xlab="", ylab="Residuals", xaxt="n", lwd=1) axis(1, at=t, labels=names(y), tick=FALSE) #####Prediction##### #予測を行う関数 KFP <- function(XFO,VFO,F,H,G,Q,R,m,N) { XPSP <- matrix(0,m,N) #平均xn|n-1を格納する行列 XFSP <- matrix(0,m,N) #平均xn|nを格納する行列 VPSP <- array(dim=c(m,m,N)) #分散共分散行列vn|n-1を格納する配列 VFSP <- array(dim=c(m,m,N)) #分散共分散行列vn|nを格納する配列 XF <- XFO #予測時の初期値(xN|N) VF <- VFO #予測時の初期値(vN|N) ypred <- rep(0,N) #yの予測値を格納するスペース ysig2 <- rep(0,N) #yの予測値を格納するスペース for(n in 1:N) { XP <- F %*% XF #xn-1|n-1からxn|n-1を求める VP <- F %*% VF %*% t(F) + G %*% Q %*% t(G) #Vn-1|n-1からVn|n-1を求める ypred[n] <- H %*% XP #xn|n-1からynを求める ysig2[n] <- H %*% VP %*% t(H) + R #Vn|n-1からUn|n-1を求める XF <- XP #xn|n=xn|n-1とする VF <- VP #vn|n=vn|n-1とする XPSP[,n] <- XP XFSP[,n] <- XF VPSP[,,n] <- VP VFSP[,,n] <- VF } return(list(XPSP=XPSP,XFSP=XFSP,VPSP=VPSP,VFSP=VFSP,ypred=ypred,ysig2=ysig2)) } #100日分を予測する nmonth <- 100 Pred <- KFP(XFO=LLF8$XFS[,length(y)],VFO=LLF8$VFS[,,length(y)], F=LLF8$F,H=LLF8$H,G=LLF8$G,Q=LLF8$Q,R=LLF8$R,m=k+p+Mq-1,N=nmonth) yhat <- Pred$ypred sig <- sqrt(Pred$ysig2 + SSIG2[Mq]) #Residuals成分の分散も合わせている(使用上は吟味すること) yhatl <- Pred$ypred + 2*sig yhatu <- Pred$ypred - 2*sig yhatl2 <- Pred$ypred + sig yhatu2 <- Pred$ypred - sig t <- c(1:length(y)) t_p <- c((length(y)+1):(length(y)+nmonth)) plot(t,y,xlim=c(1,t_p[nmonth]),ylim=c(min(y),max(yhatl,y)),xaxt="n", type="l",xlab="",ylab="Posted musics",lwd=1) lines(t, xt, col=2, lwd=3) axis(1, at=t, labels=names(y), tick=FALSE) lines(t_p,yhat,col=2,lwd=3) lines(t_p,yhatl2,lty=1,col=3,lwd=3) lines(t_p,yhatu2,lty=1,col=3,lwd=3) lines(t_p,yhatl,lty=1,col=4,lwd=3) lines(t_p,yhatu,lty=1,col=4,lwd=3) legend("topleft",legend=c("Prediction","70%CI","95%CI"),col=2:4,lty=1,lwd=3)
